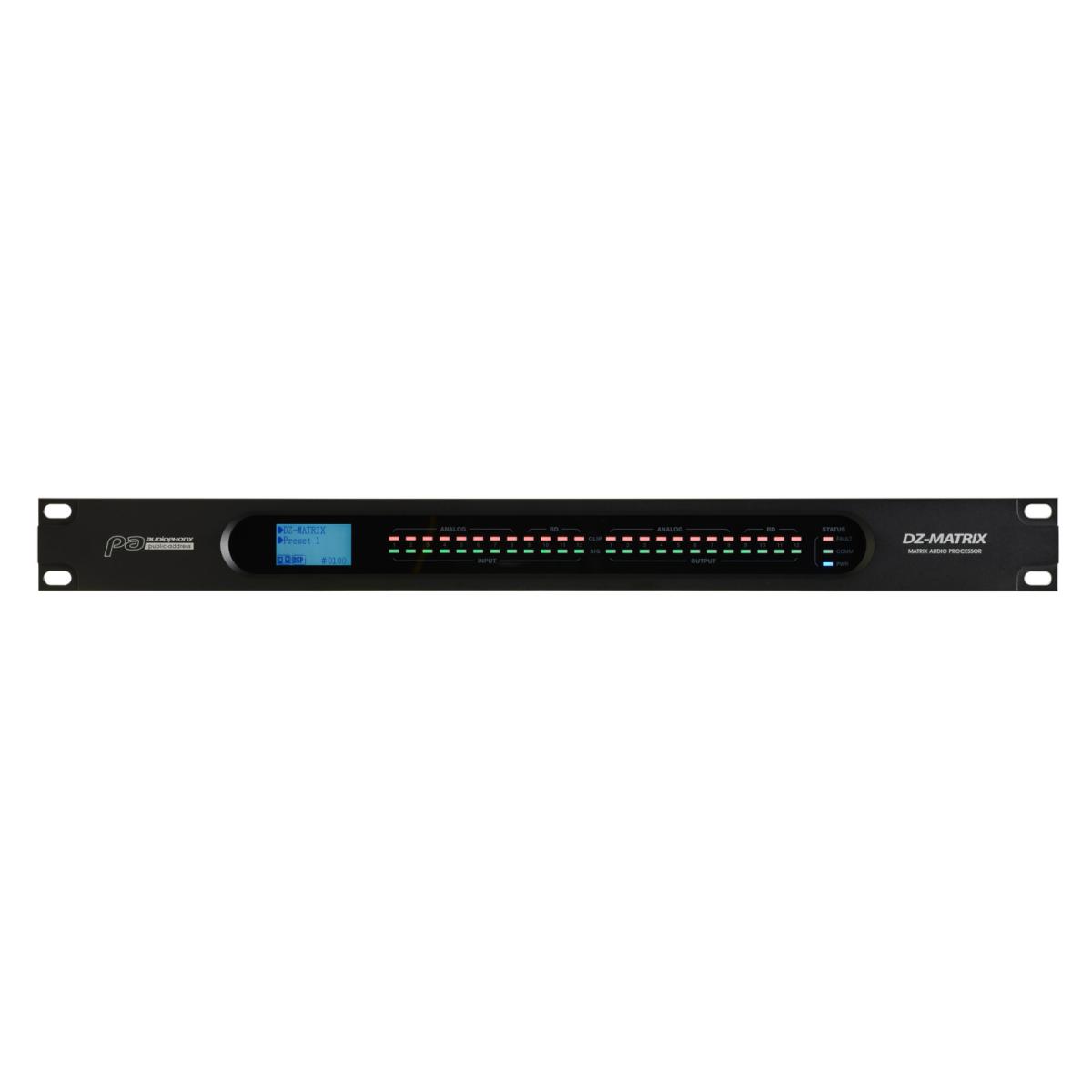

DZ-MATRIX

DZ-MATRIX

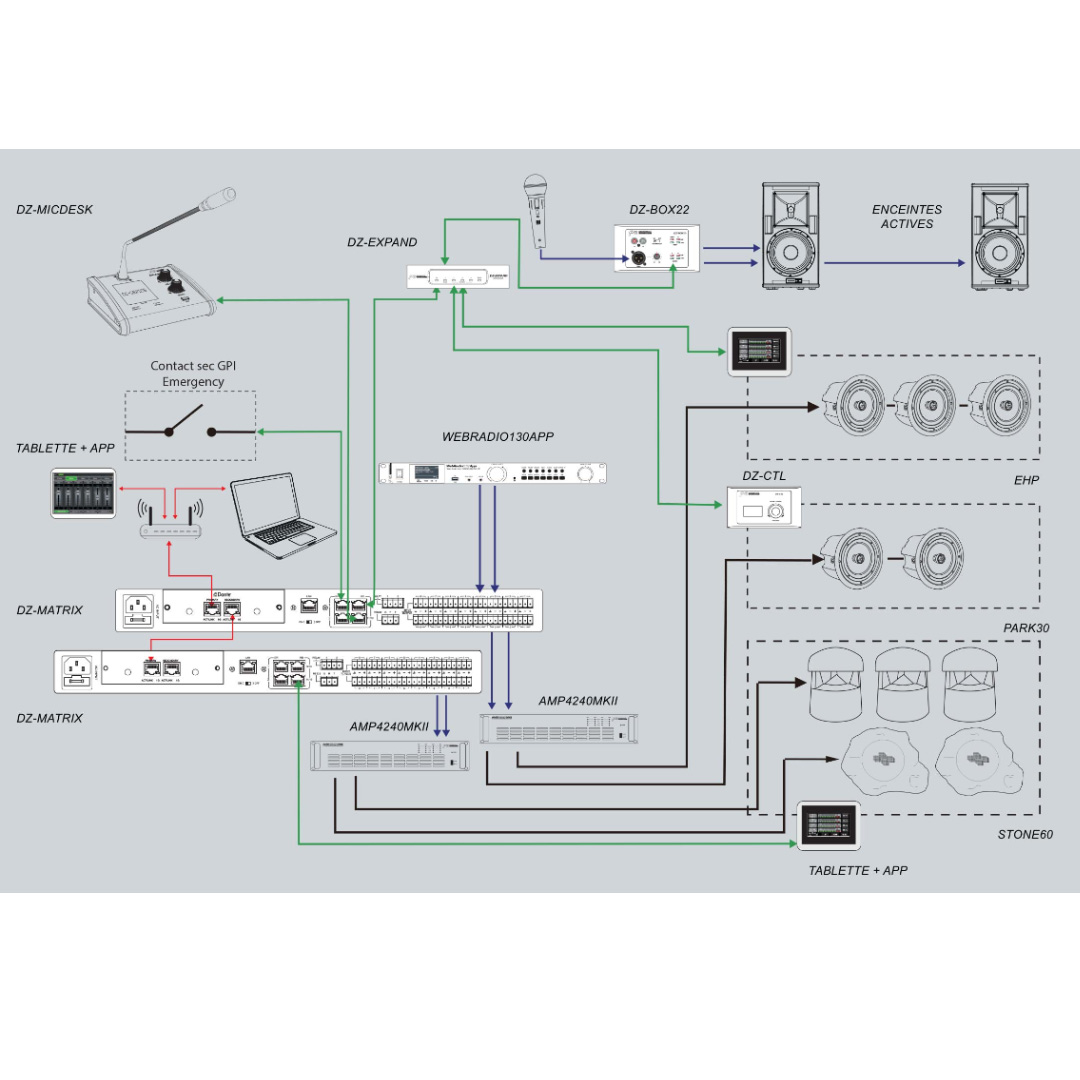

Das DZ-MATRIX ist das Herzstück des "DZ-"Systems. Seine controllerähnlichen Peripheriegeräte vervollständigen die Serie für Beschallung, Signalübertragung und Zonenmanagement. Mit der Software können Sie alle Ein- und Ausgänge zuweisen, um das Signal nach Bedarf zu verarbeiten. Die mit iOS und Android kompatible Anwendung ermöglicht den Zugriff auf alle wichtigen Einstellungen auf Ihren Smartphones und Tablets. Die vielfältigen Vernetzungsmöglichkeiten und die zusätzliche DANTE-Option ermöglichen es, die Anforderungen großer Infrastrukturen wie Einkaufszentren, Restaurants, Hotels, Museen, Konferenzräume usw. zu erfüllen. Im Grunde überall dort, wo die Anzahl der Eingänge und Sendezonen eine präzise Parametrierung erfordert.

• 12 x 12 digitale Matrix (8 x 8 analog + 4 x 4 remote) mit der Möglichkeit, 8 digitale Ein-/Ausgänge hinzuzufügen und bis zu 16 Matrizen über die optionale DANTE-Karte anzuschließen

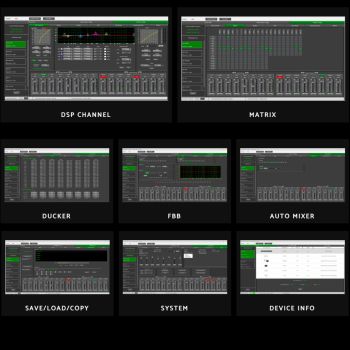

• Volle Kontrolle mit der kostenlosen Software (DSP, Matrix, Feedback,Prioritäten,...)

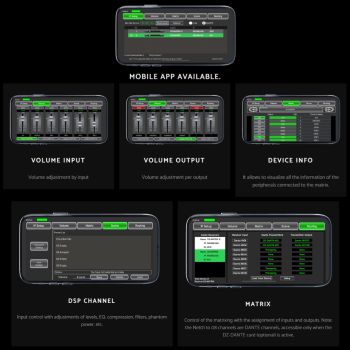

• Schnellzugriff über kostenlose APP (Android und iOS)

• Analog In/Out 8 x 8
  • Euroblock 8 x 3 Pin, 5 mm Abstand
  • CODEC: CS5368-CQZ 24 Bit, 48K A/D, CS5368-CQZ 24 Bit, 48K D/A

• Eingänge:
  • Symmetrisch
  • Verstärkungseinstellung: 0 dB bis 50 dB, 12 dB-Schritte
  • Impedanz: 6,5 kΩ
  • Phantomspeisung: +48 VDC, 10 mA max. pro Eingang
  • s/n ratio: < 0,01%, 20 Hz ~ 20 kHZ, 0 dBu
  • Maximaler Pegel: 20 dBu (7,746 Vrms)
  • Frequenzgang: 20 Hz ~ 20 kHz, 0 dB +/-1,5 dB
  • Dynamischer Bereich: -126 dBu
  • Trennfrequenzverzerrung: -70 dB max, A-Bewertung 20 Hz ~ 20 kHz, +20 dB

• Ausgänge:
  • Symmetrisch
  • Impedanz: 240 Ω
  • Maximaler Pegel: +20 dBu
  • Frequenzgang: 20 Hz ~ 20 kHz, 0 dB +/-1,5 dB
  • Dynamikbereich: -107 dBu max, A-bewertet
  • Crossover-Verzerrung: -87 dB, A-bewertet

• Anzeigen
  • Signal: -30 dBu, grüne LED
  • Übersteuerung: +17 dBu, rote LED

• DSP
  • Prozessor: SHARC ADSP-21489, 450 MHz
  • Datenbuslänge: 32 / 64 Bit floating point
